หน้าแปลน หน้าจาน แหวนเหล็กเหนียว

หน้าแปลน หน้าจาน

หน้าแปลนบอด

DIN/10

JIS/10

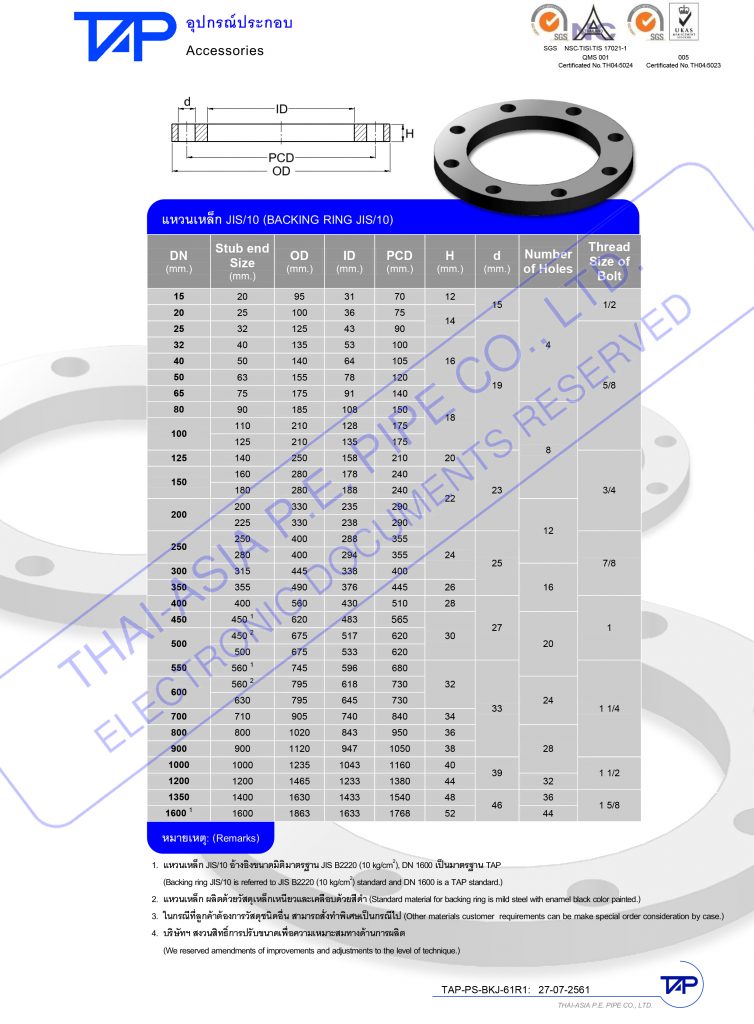

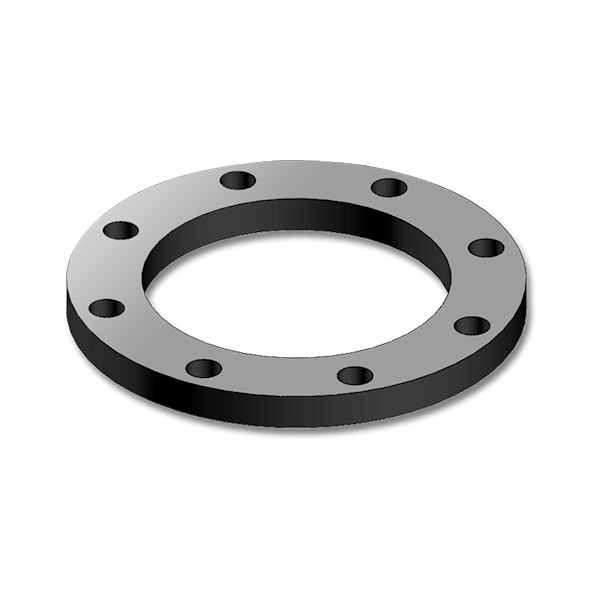

แหวนเหล็กเหนียว

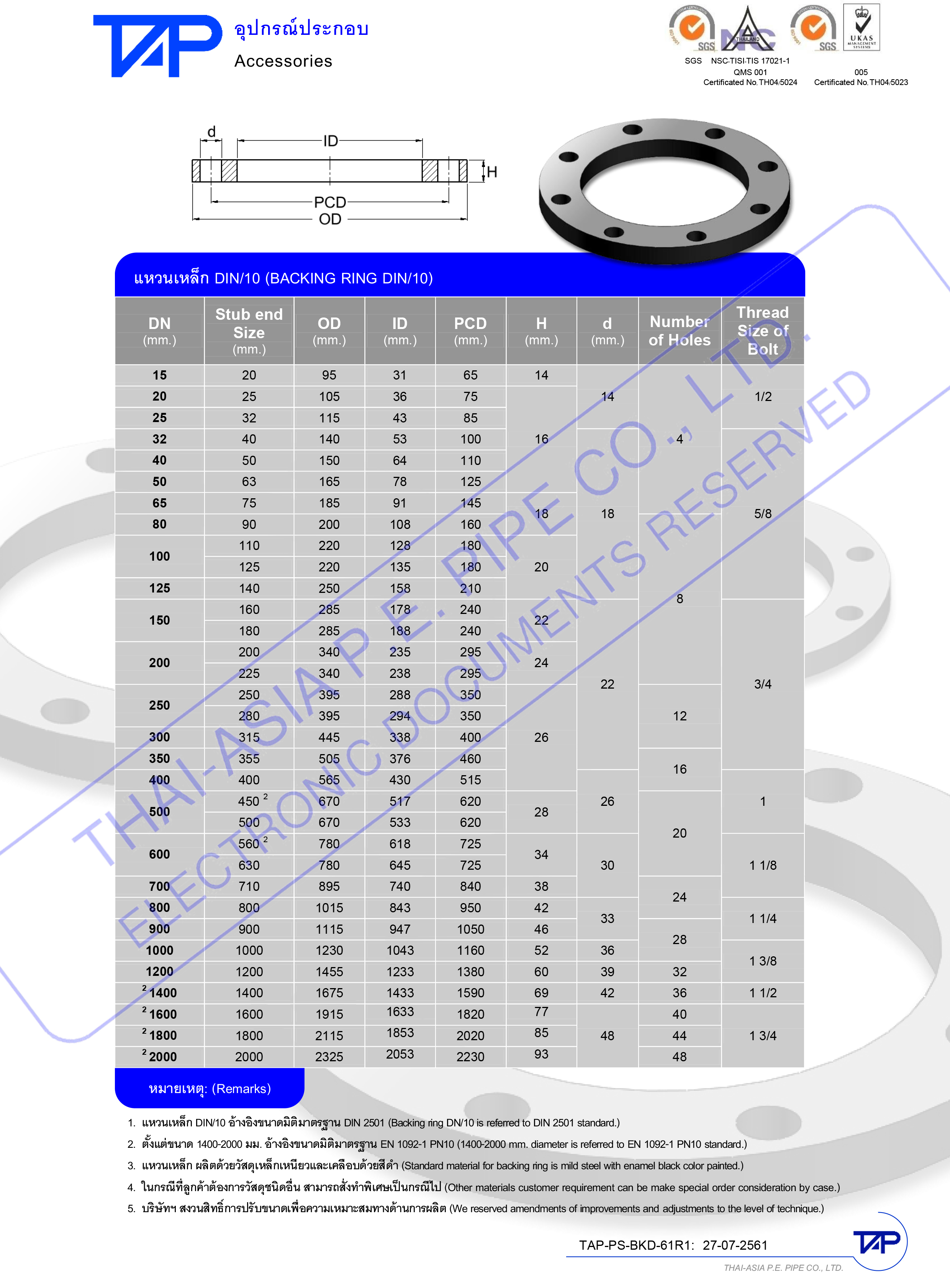

DIN/10

JIS/10

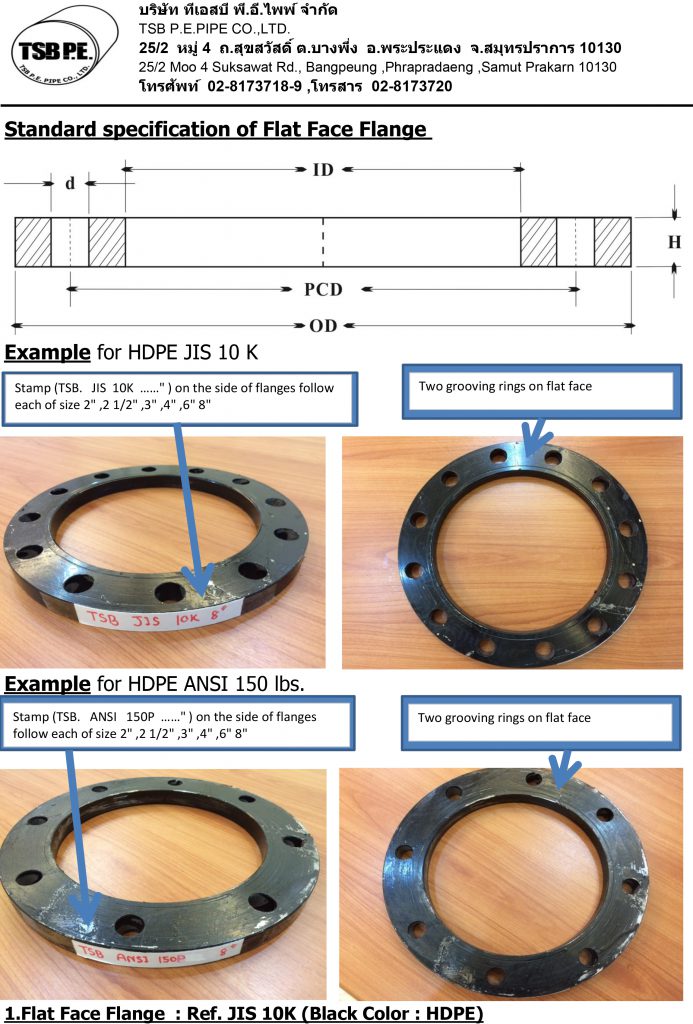

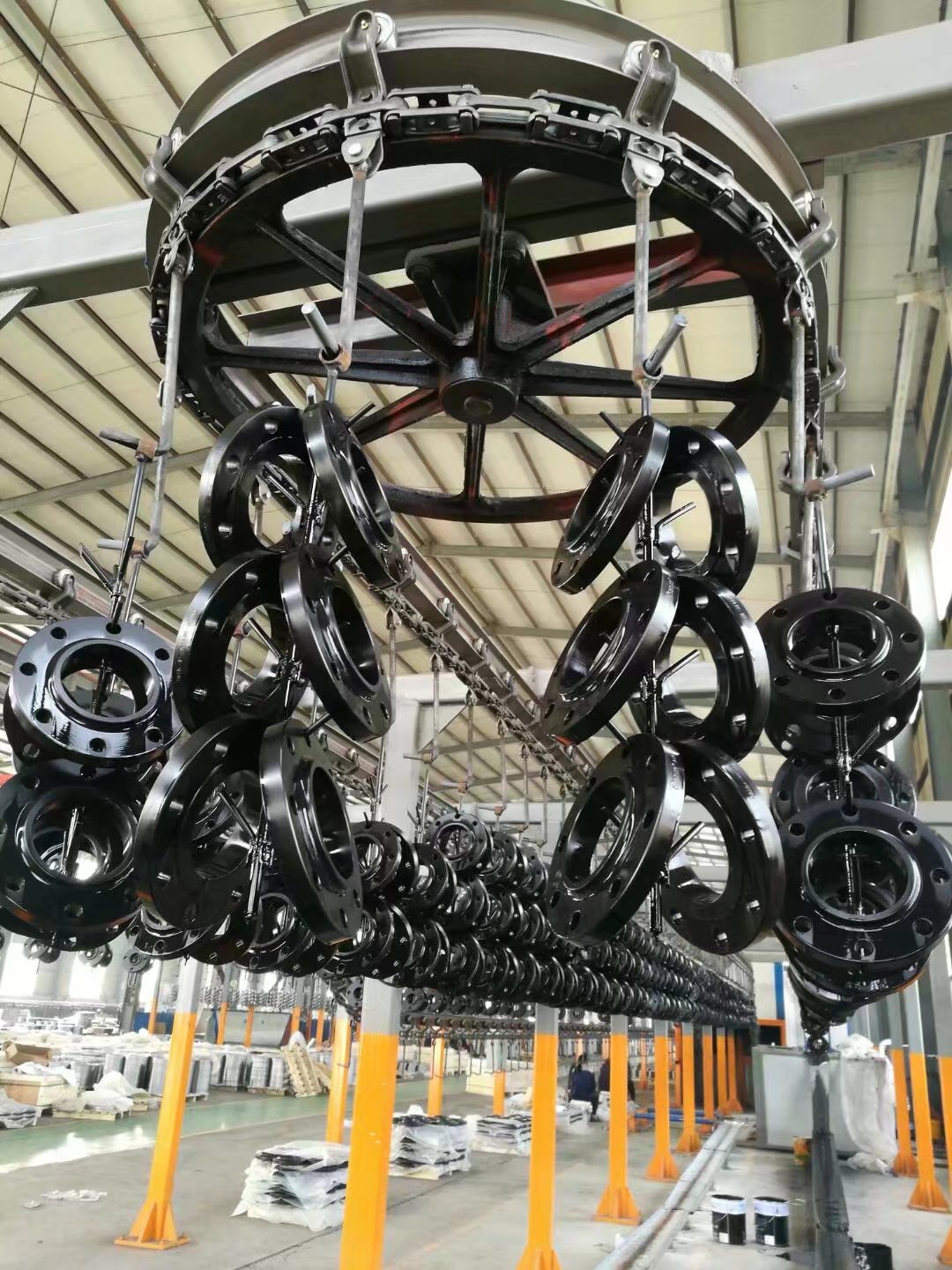

หน้าแปลนเหล็ก (แหวนเหล็ก, Backing Ring, Flange)

แบ่งออกเป็น 2 ประเภท

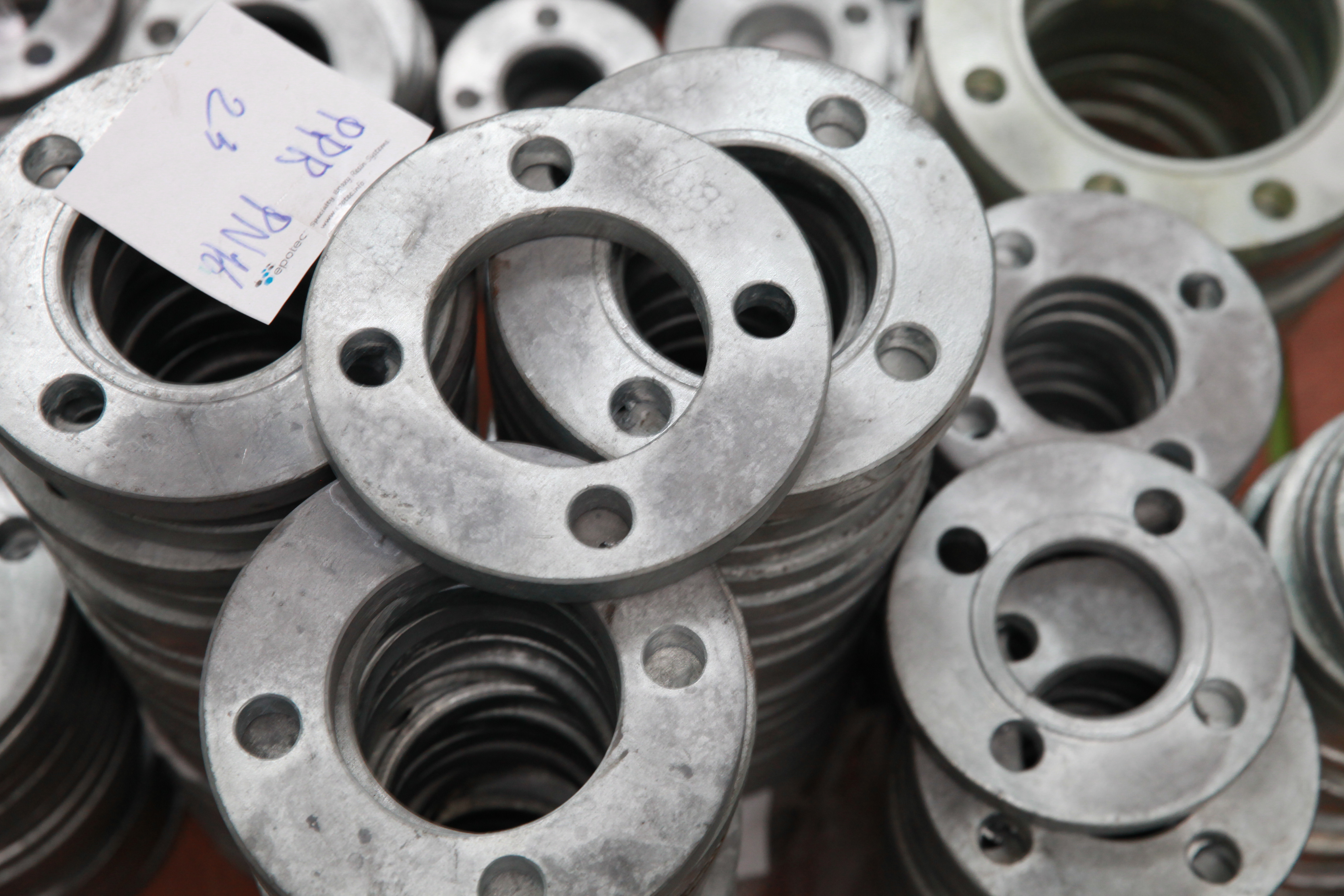

หน้าแปลนเหล็ก (แหวนเหล็ก, Backing Ring, Flange) ใช้สำหรับยึดจับท่อเข้าด้วยกัน เมื่อท่อชิดแน่นก็ทำให้ป้องกันน้ำรั่วไหลออกจากท่อหน้าแปลนเหล็กเป็นเหล็กทรงกลมสำหรับสวมที่ปลายของท่อ ขนาดวงกลมพอดีกับท่อ

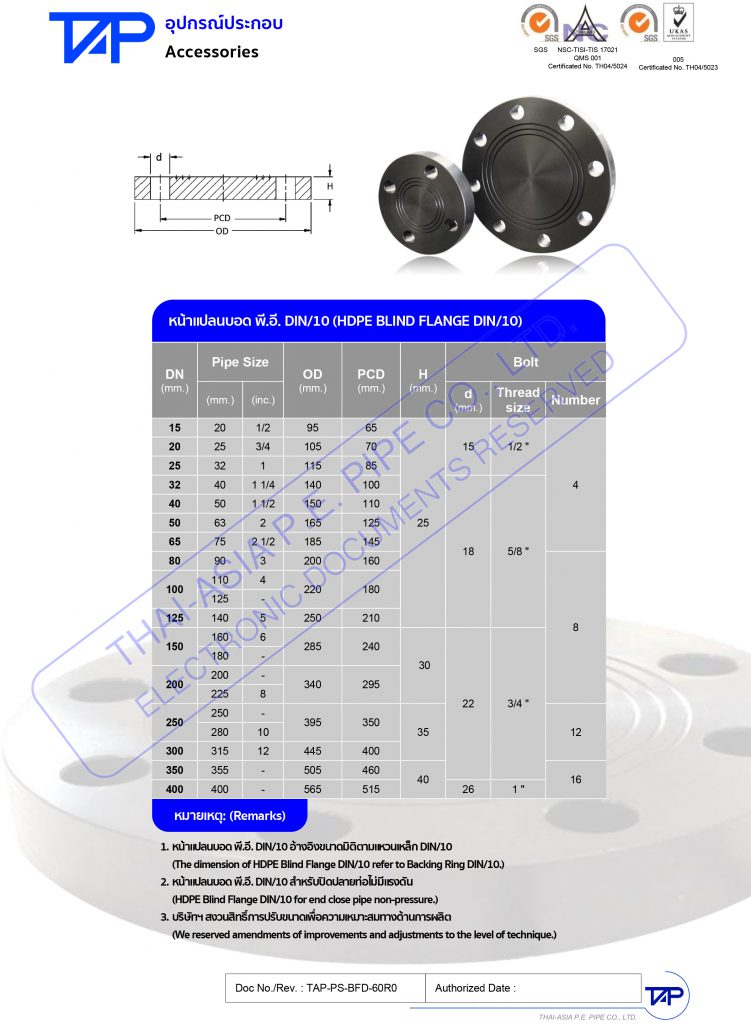

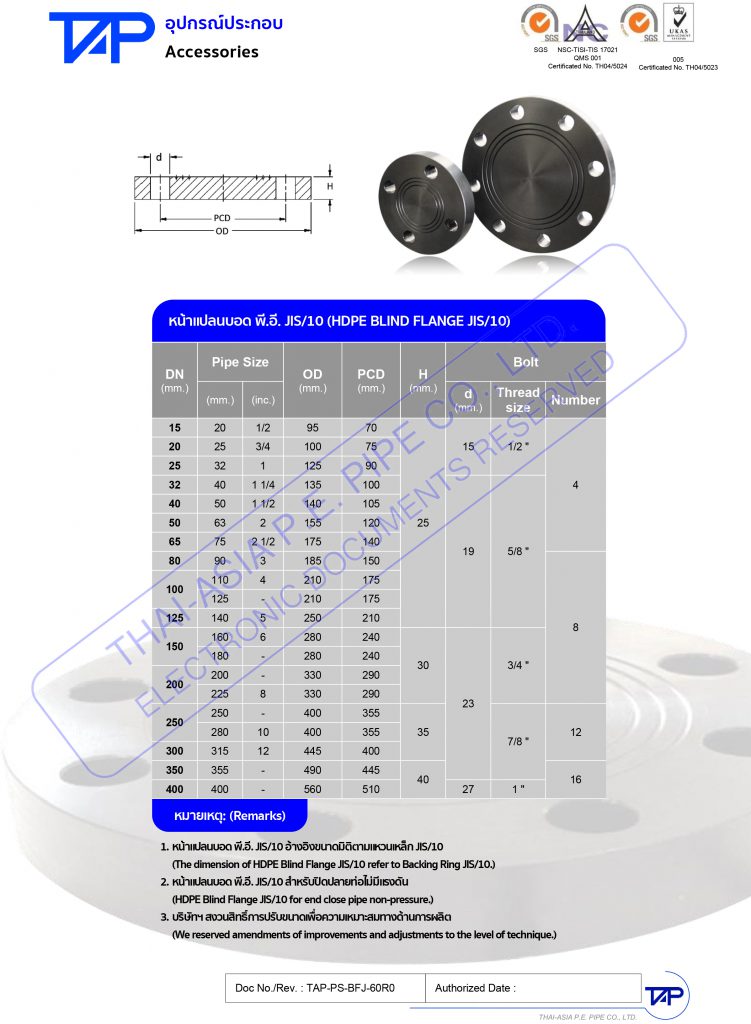

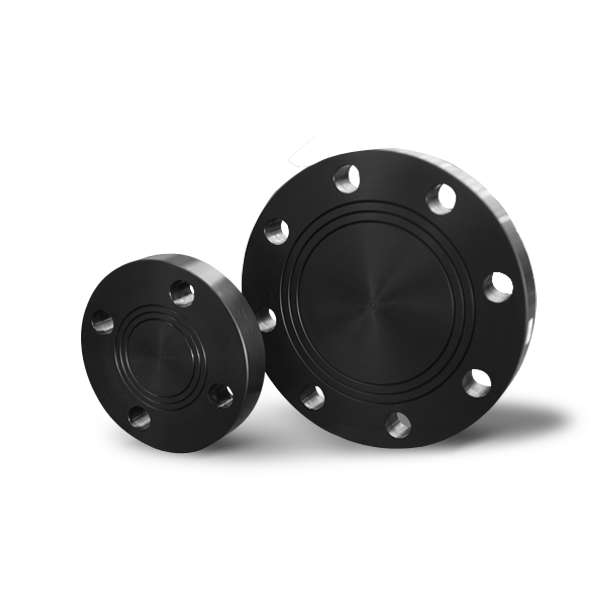

หน้าแปลนบอดเหล็ก (Blind Flange) ใช้สำหรับปิดท่อ หรือจุดพัก เพื่อไม่ให้น้ำไหลผ่าน มักใช้หยุดน้ำเพื่อซ่อมแซมท่อ หรือระบบน้ำ

หน้าแปลน (Flange) คือ สิ่งทำหน้าที่เชื่อมต่อระหว่างปลายของท่อ หรือ เชื่อมต่อกันระหว่างท่อกับอุปกรณ์อื่นๆ หรือ เชื่อมต่อกันระหว่างอุปกรณ์ 2 ชนิด
การเชื่อมหน้าแปลน คือ การเชื่อมต่อหน้าแปลนแบบถอดได้ โดยจะมีปะเก็นและสลักเชื่อมต่อกันเป็นโครงสร้างทำหน้าที่ให้หน้าแปลนยึดติดกัน

หน้าแปลนท่อ คือ หน้าแปลนที่ใช้สำหรับท่อในการติดตั้งกับหน้าแปลนอื่นๆ โดยหน้าแปลนจะเชื่อมติดอยู่กับทั้ง 2 ด้านของอุปกรณ์ คือ ทางเข้า และ ออก หน้าแปลนท่อจะมีสลักและรูหน้าแปลนให้สลักเชื่อมติดกันได้ดี และจะมีปะเก็นปิดผนึกสลักซ้ำอีกที

หน้าแปลนเกลียว หน้าแปลนเชือมต่อ (เกลียวเชื่อมต่อ) หน้าแปลนเชื่อม และ หน้าแปลนคลิป ครีบที่ผูกมัดลวดสามารถใช้ได้กับครีบที่ใช้กับท่อแรงดันต่ำ ปะเก็นเชื่อมจะใช้สำหรับแรงดันจากด้านบน และจะอยู่ระว่างครีบ 2 อัน ความหนาของหน้าแปลนจะใช้สลักเกลียวที่แตกต่างกันโดยขึ้นอยู่กับแรงดัน เมื่อนำปั๊มและวาล์วมาเชื่อมต่อกับท่อเพื่อยึดติดให้เป็นส่วนเดียวกัน จะต้องมีหน้าแปลนที่สอดคล้องกัน เรียกว่าหน้าแปลนเชื่อมต่อ

ชนิดต่างๆของหน้าแปลน (Types of Flange)

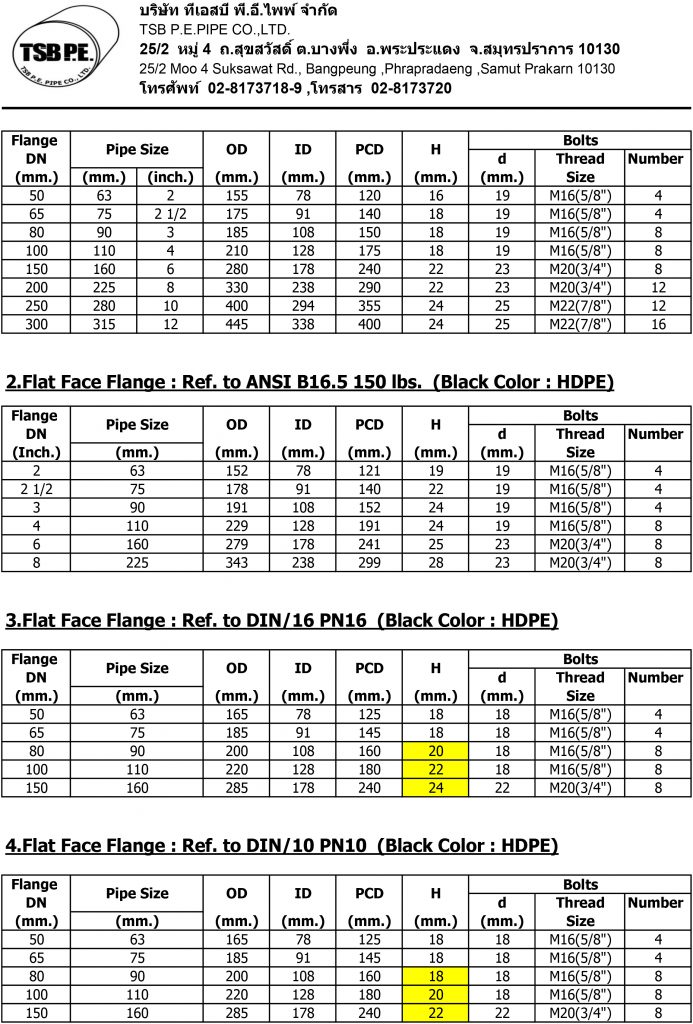

หน้าแปลนจะมีมาตราฐานที่กำหนดไว้ เพื่อให้ง่ายต่อการใช้งาน ดังนั้นการรู้มาตราฐานของหน้าแปลนแต่ละชนิดแตกต่างกันอย่างไรจึงเป็นสิ่งจำเป็น มาราฐานของหน้าแปลนมีทั้งหมด 3 ชนิด

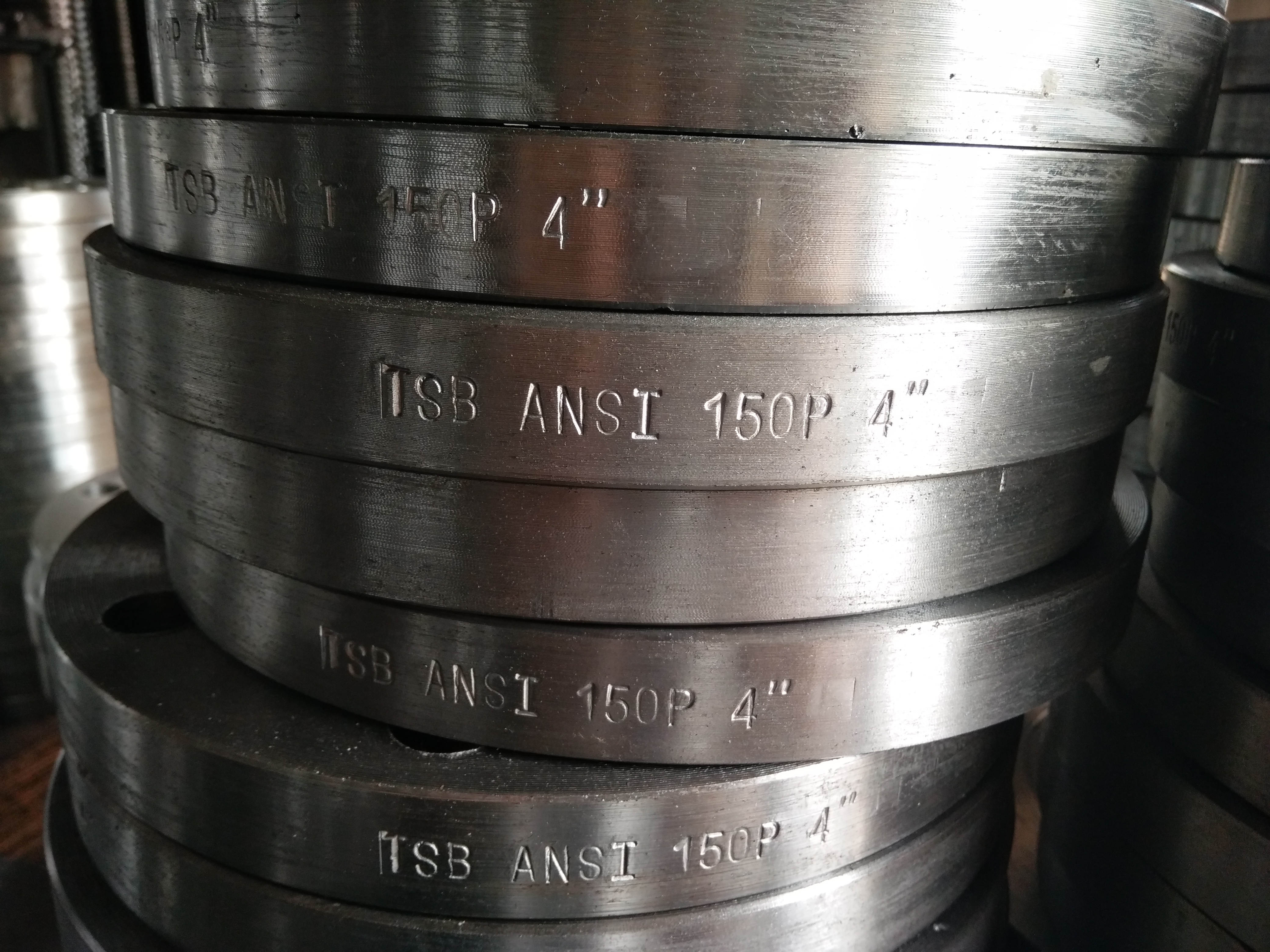

1. หน้าแปลนมาตราฐาน ANSI (USA) แบ่งย่านความดันออกเป็น 7 ชนิด คือ ANSI 150, ANSI 300, ANSI 400, ANSI 600, ANSI 900, ANSI 1500, และ ANSI 2500 โดยตัวเลขจะหมายถึงความทนทานต่อแรงดันในหน่วย PSI

ANSI 150 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 150 PSI
ANSI 300 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 300 PSI
ANSI 400 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 400 PSI
ANSI 600 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 600 PSI
ANSI 900 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 900 PSI
ANSI 1500 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 1500 PSI
ANSI 2500 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 2500 PSI

และจะมีขนาด (Flange’s Dimension) กำกับไว้ด้วย เช่น ANSI 150 3/4″, ANSI 300 1″ เป็นต้น

3. หน้าแปลนมาตราฐาน PN (JAPAN/ASIA) แบ่งย่านความดันออกเป็น 8 ชนิด คือ JIS 2K, JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K, JIS 40K, JIS 63K โดยตัวเลขจะหมายถึงความทนทานต่อแรงดันในหน่อย Kgc/cm2 หรือ BAR

JIS 2K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 2 Kgc/cm2 หรือ BAR
JIS 5K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 5 Kgc/cm2 หรือ BAR
JIS 10K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 10 Kgc/cm2 หรือ BAR
JIS 16K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 16 Kgc/cm2 หรือ BAR
JIS 20K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 20 Kgc/cm2 หรือ BAR
JIS 30K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 30 Kgc/cm2 หรือ BAR
JIS 40K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 40 Kgc/cm2 หรือ BAR
JIS 63K คือ หน้าแปลนสามารถทนแรงต่อแรงดันได้ 63 Kgc/cm2 หรือ BAR

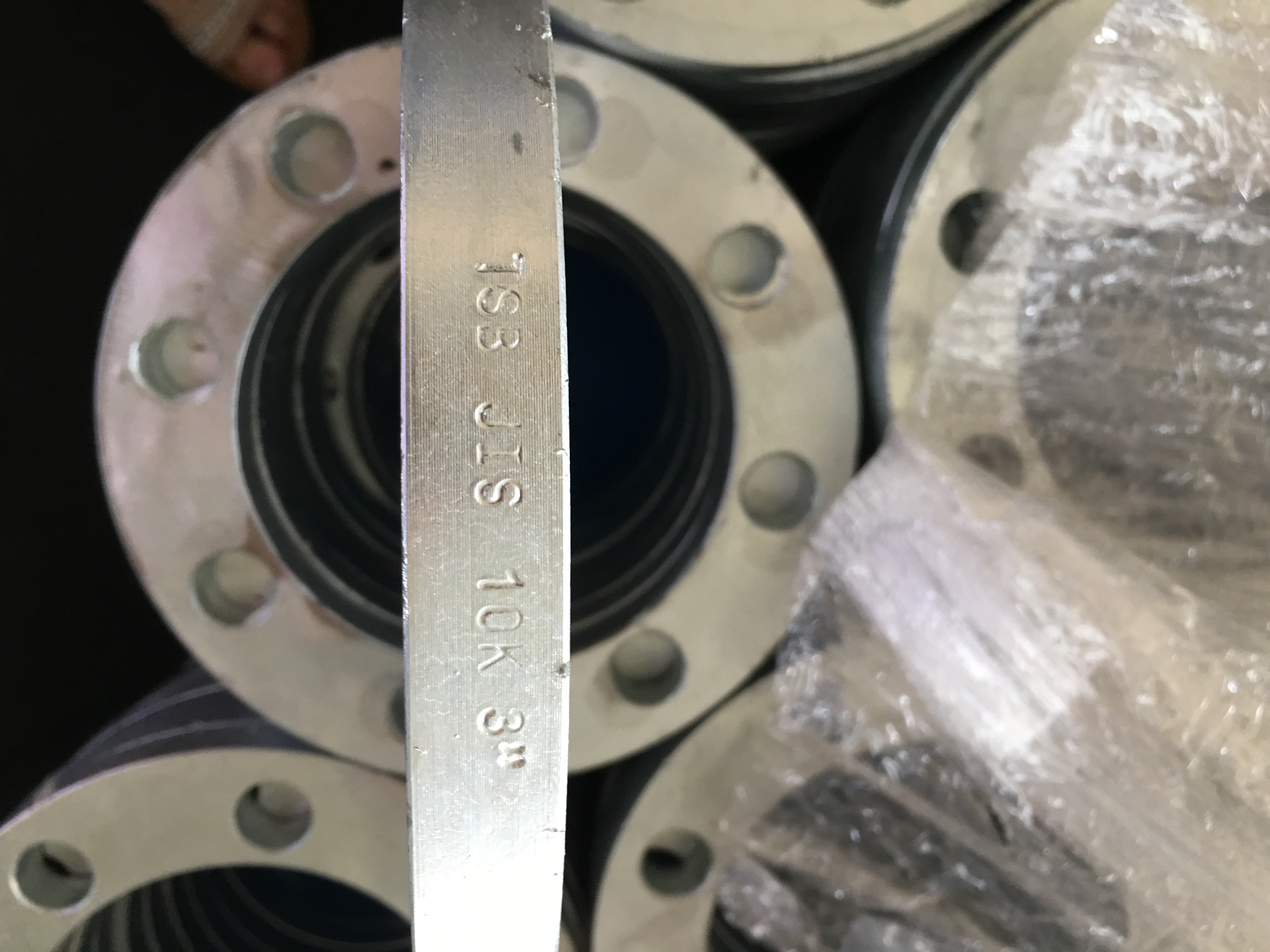

และจะมีขนาด (Flange’s Dimension) กำกับไว้ด้วย เช่น JIS10K 25A(1”) เป็นต้น

2. หน้าแปลนมาตราฐาน DIN (GERMAN/EUROPE) แบ่งย่านความดันออกเป็น 5 ชนิด คือ PN 6, PN 10, PN 16, PN 25, และ PN 40 โดยตัวเลขจะหมายถึงความทนทานต่อความดันในหน่วย BAR

PN 6 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 6 BAR
PN 10 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 10 BAR
PN 16 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 16 BAR
PN 25 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 25 BAR
PN 40 คือ หน้าแปลนสามารถทนต่อแรงดันได้ 40 BAR

และจะมีขนาด (Flange’s Dimension) กำกับไว้ด้วย เช่น DN10(3/8”) PN6 DN25(1”) PN40 เป็นต้น

หน้าแปลน หน้าจาน แหวนเหล็กเหนียว
